DZC500型垂直螺旋提升机
DZC型垂直振动提升机产品概述DZC型垂直振动提升机采用振动电机作振动源,利用两振动电机的合成振幅,将物料沿螺旋输送槽向上输送。DZC型垂直振动提升机主要用于提升颗粒状、粉状、块状物料。DZC型垂直振动提升机结构简单,维修容易,物料定量送出,输送量连续可调,可作为各行业中小颗粒物料的垂直输送之用,除具有从下向上提升物料外,还可以完成对物料的干燥、冷却作用。DZC型垂直振动提升机分开槽式振动提升机和封闭式振动提升机两种结构,并可根据不同工艺的要求,设计物料颗粒分级作用的筛选提升机及设计易燃易爆物料的提升机。DZC型垂直振动提升机广泛应用于化工、橡胶、塑料、医药、轻工、食品、冶金、建材、矿山、粮食等行业。DZC型垂直振动提升机工作原理:DZC型垂直振动提升机由提升槽、振动电机、减振系统和底座等组成DZC型垂直振动提升机是采用振动电机作为振动源,固定在提升槽上的两台相同型号的振动电机中心线交叉一定角度安装,并做相反方向自同步旋转,振动电机所带的偏心块在旋转时各个瞬间位置所产生的离心力之分力沿抛掷方向作往复运动,使支承在减振器上的整个DZC型垂直振动提升机机体不停振动,使物料在提升槽内被抛起的同时向上运动,物料落入DZC型垂直振动提升机入料槽后,开始被抛起,此时可以使物料与空气充分接触,还可以起到散热冷却的作用。DZC型垂直振动提升机对粉状、块状和短纤维状的固体物料(有粘性和易结块的除外)都可垂直输送,还可以完成对物料的干燥、冷却作用DZC型垂直振动提升机的型式    1、DZC型垂直振动提升机按振动源分        a、交叉轴式螺旋振动提升机        b、平行轴式螺旋振动提升机    2、以上两种又各自分为        a、座式螺旋提升机         b、悬挂式螺旋提升机 DZC系列振动提升机型号说明:DZ C □┬ ┬ ┬│ │ ││ │ ││ │ ││ │ └───────────── 输送槽直径(mm)│ ││ └──────────────- 垂直│└──────────────── 电机振动 DZC型系列垂直振动提升机安装尺寸: 型号ΦΦ1Φ2HH1H2H3DLx8Ld×BdΦdDZC300300146500~2000~27504075270680×680\11DZC500500219850~3000~402050804751080×1080880×88013DZC550550245900~3500~453055855001100×1100900×90013DZC600600273950~4000~515060855251100×1100900×90015DZC8008003511200~4500~565060906501300×13001050×105015DZC8508504021250~5000~6150651006751400×14001150×115017DZC9009005301300~6000~7180651107001600×16001300×130017DZC系列振动提升机技术参数表:型号输送量(t/h)输送槽直径(mm)输送宽度(mm)输送高度(m)振次(min)双振幅(mm)电动功率(kw)重量(kg)DZC300~1.030077≤2.09606~72×0.4680DZC500~2.0500140≤3.06~82×0.751010DZC550~3.0550152≤3.56~82×1.51190DZC600~3.0600163≤4.06~72×1.513210DZC800~4.0800224≤4.56~82×2.21590DZC850~4.0850224≤5.06~92×2.21750DZC900~3.5900185≤6.06~92×3.02100
全国服务热线:0373-3330991
售后无忧
厂家直销
服务支持
定制方案
DZC500型垂直螺旋提升机
DZC500型垂直螺旋提升机
产品介绍

垂直


DZC型垂直振动提升机产品概述


DZC型垂直振动提升机采用振动电机作振动源,利用两振动电机的合成振幅,将物料沿螺旋输送槽向上输送。DZC型垂直振动提升机主要用于提升颗粒状、粉状、块状物料。

DZC型垂直振动提升机结构简单,维修容易,物料定量送出,输送量连续可调,可作为各行业中小颗粒物料的垂直输送之用,除具有从下向上提升物料外,还可以完成对物料的干燥、冷却作用。

DZC型垂直振动提升机分开槽式振动提升机和封闭式振动提升机两种结构,并可根据不同工艺的要求,设计物料颗粒分级作用的筛选提升机及设计易燃易爆物料的提升机。

DZC型垂直振动提升机广泛应用于化工、橡胶、塑料、医药、轻工、食品、冶金、建材、矿山、粮食等行业。


DZC型垂直振动提升机工作原理:

垂直提升机原理示意图

DZC型垂直振动提升机由提升槽、振动电机、减振系统和底座等组成

DZC型垂直振动提升机是采用振动电机作为振动源,固定在提升槽上的两台相同型号的振动电机中心线交叉一定角度安装,并做相反方向自同步旋转,振动电机所带的偏心块在旋转时各个瞬间位置所产生的离心力之分力沿抛掷方向作往复运动,使支承在减振器上的整个DZC型垂直振动提升机机体不停振动,使物料在提升槽内被抛起的同时向上运动,物料落入DZC型垂直振动提升机入料槽后,开始被抛起,此时可以使物料与空气充分接触,还可以起到散热冷却的作用。DZC型垂直振动提升机对粉状、块状和短纤维状的固体物料(有粘性和易结块的除外)都可垂直输送,还可以完成对物料的干燥、冷却作用


DZC型垂直振动提升机的型式


    1、DZC型垂直振动提升机按振动源分

        a、交叉轴式螺旋振动提升机

        b、平行轴式螺旋振动提升机

    2、以上两种又各自分为

        a、座式螺旋提升机

        b、悬挂式螺旋提升机



DZC系列振动提升机型号说明:

DZ C □
┬ ┬ ┬
│ │ │
│ │ │
│ │ │
│ │ └───────────── 输送槽直径(mm
│ │
│ └──────────────- 垂直

└──────────────── 电机振动

DZC型系列垂直振动提升机安装尺寸:



型号

Φ

Φ1

Φ2

H

H1

H2

H3

D

Lx8

Ld×Bd

Φd

DZC300

300

146

500

2000

2750

40

75

270

680×680

\

11

DZC500

500

219

850

3000

4020

50

80

475

1080×1080

880×880

13

DZC550

550

245

900

3500

4530

55

85

500

1100×1100

900×900

13

DZC600

600

273

950

4000

5150

60

85

525

1100×1100

900×900

15

DZC800

800

351

1200

4500

5650

60

90

650

1300×1300

1050×1050

15

DZC850

850

402

1250

5000

6150

65

100

675

1400×1400

1150×1150

17

DZC900

900

530

1300

6000

7180

65

110

700

1600×1600

1300×1300

17

DZC系列振动提升机技术参数表:

型号

输送量
(t/h)

输送槽直径
(mm)

输送宽度
(mm)

输送高度
(m)

振次
(min)

双振幅
(mm)

电动功率
(kw)

重量
(kg)

DZC300

1.0

300

77

≤2.0

960

67

2×0.4

680

DZC500

2.0

500

140

≤3.0

68

2×0.75

1010

DZC550

3.0

550

152

≤3.5

68

2×1.5

1190

DZC600

3.0

600

163

≤4.0

67

2×1.5

13210

DZC800

4.0

800

224

≤4.5

68

2×2.2

1590

DZC850

4.0

850

224

≤5.0

69

2×2.2

1750

DZC900

3.5

900

185

≤6.0

69

2×3.0

2100

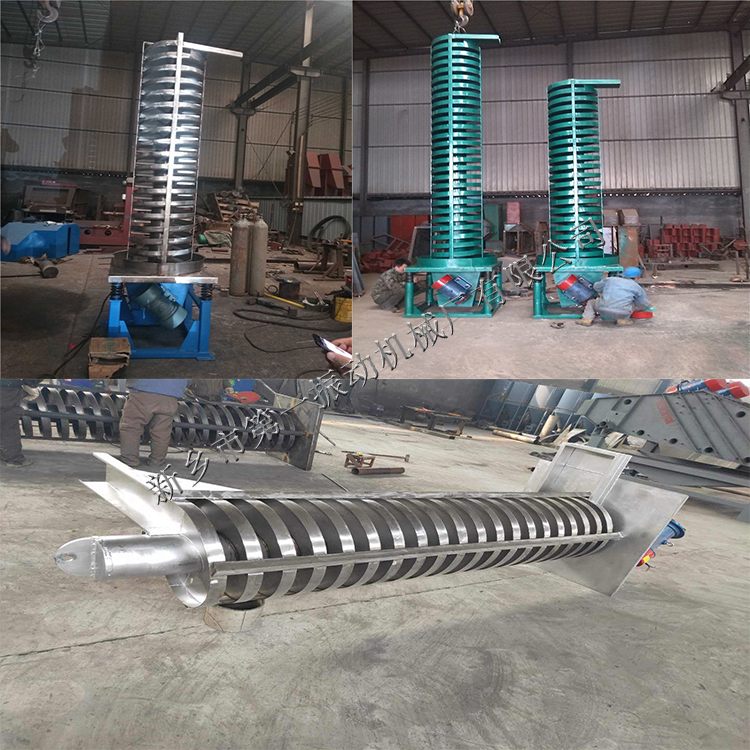

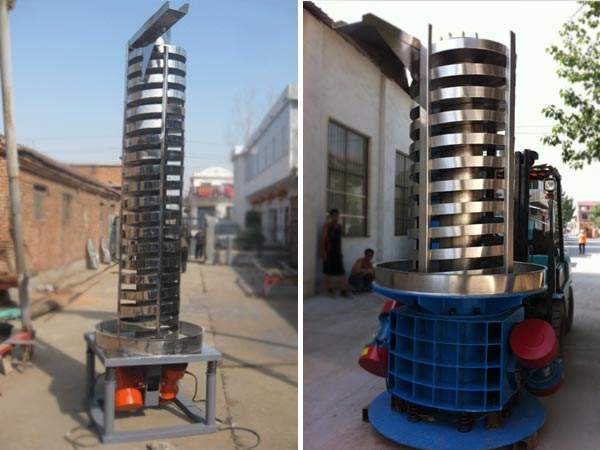

垂直提升机多张
