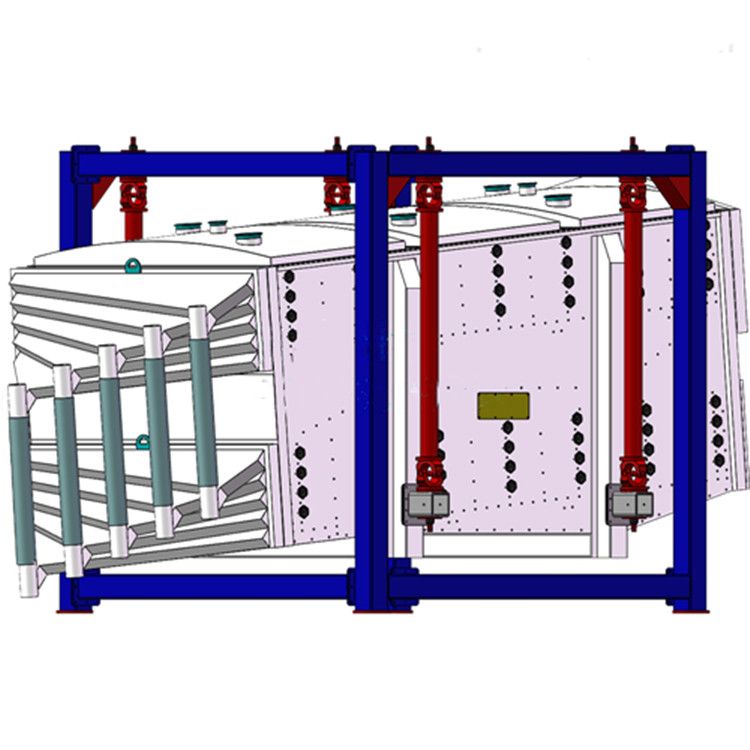

YK圆振筛
一、圆振筛的用途及特点 YA型圆振动筛物料运动轨迹为圆形,可用于各种筛分作业。主要用于冶金、选矿、选煤、建材、电力等行业干式物料的分级作业。 该系列筛机采用目前国内环槽铆钉铆接,大游隙轴承润滑振动器。由于筛面的圆形振动轨迹,使筛面上的物料不断地翻转和松散,因而圆振筛有以下特点: 1. 细粒级有机会向料层下部移动,并通过筛孔排出; 2. 卡在筛孔中的物料可以跳出,防止筛孔堵塞; 3. 筛分效率较高; 4. 可以变化筛面倾角,从而改变物料沿筛面的运动速度,提高筛子的处理量; 5. 对于难筛物料可以使主轴反转,从而使振动方向同物料运动方向相反,物料沿筛面运动速度降低 (在筛面倾角与主轴转速相同的情况下),以提高筛分效率。 6. 结构简单,坚固耐用,噪声低,安装、维修方便。二、圆振筛的工作原理及外形结构 YK型圆振筛是具有圆形轨迹的惯性振动筛,简称圆振筛。一般由振动器、筛体、筛网、隔振装置、传动装置、底架等部分组成,筛机侧板采用钢板制作而成,侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接,结构合理,坚固耐用。 YK型系列圆振筛具有长方形的筛面,安装在筛箱上。筛箱及筛面是利用普通电机外拖动振动器,使筛体沿激振力方向作周期性往复振动,物料在筛面上连续作圆形或椭圆形运动。 由于筛面的振动使筛面上的物料层松散并离开筛面抛起,使细粒级物料能透过料层下落并通过筛孔排出,并将卡在筛孔中的颗粒振出,除产生筛分作用外,且使物料向前运动,从而达到筛分目的。YK型圆振动筛安装(1) 机器在安装前,*先按照装箱单检查零部件是否齐全和损坏,其中振动器自出厂日起,若超过六个月时,必须重新拆洗和组装,并换上清洁的润滑油。(2) 按照安装图进行设备安装,其中支承底架必须水平安装在基础上,基础应有足够的刚度和强度,以支承振动筛的全部动负荷和静负荷。(3) 筛箱四角有吊耳,支承底架四角有起吊孔,按图要求进行吊运,不可直接挂在振动器上吊运整个筛子。(4) 确保筛箱与料斗、料槽(溜槽)等一类非运动件之间应保持*小75mm的间隙。(5) 确保弹簧座与筛箱上摩擦阻尼板之间有10mm间隙。(6) 减振弹簧按自由高度进行选配,分别使前端或者后端的左右两侧弹簧自由高度尽量相等,误差不超过5mm。筛箱安装后,筛面左右保持水平,否则,可在弹簧座与支承件间垫薄铁片。调整与试运转(1) 弹簧必须处于垂直状态,弹簧上支座与弹簧接触面必须成水平状态,调整好后用螺栓把弹簧上支座固定在筛箱耳轴上,然后点焊成一体。(2) 振动筛驱动方向定位:站在给料端,面对物料流动方向观察电机位置,得到左向或右向驱动。需更换驱动方向时,可从平衡轮上卸下振动器带轮,重新安装到另一侧平衡轮上并紧固(圆盘与带轮换位)。(3) 确保V带张力有充分的调整量,确保两个胶带轮对应的沟槽,在各自平面内一一对应。(4) 安装调整结束后,应进行不少于2h的空载试运转,要求运转平衡,无异常噪声,振幅和运动轨迹符合要求,轴承高温度不超过75℃。(5) 空载试运转合格后,可投入负载试运转,负载试车时间可按工艺试车要求进行。(6) 试车前必须用手(或其他方法)转动激振器。转动应灵活,无卡阻现象时,方可正式开动机器。
