TD型斗式提升机是我厂基于D型斗式提升机基础上研制而成的新型斗式提升机产品,与D型斗式提升机相比,具有规格多输送量大,提升高度高,运行平稳可靠,寿命长等显著优点。其主要技术性能及参数符合JB3926-85<<垂直斗式提升机>>(该标准等效,参照标准)
TD型斗式提升机具有以下特点:
1、输送量大,相同斗宽的TD型与D型相比,输送量增大近一倍
2、牵引件采用高强度橡胶输送带具有较高的抗拉强度,使用寿命长。
3、整机结构简单、安装方便、便于调整、维修和保养。
4、牵引件为低合金高强度园环链,经适当的热处理后,具有很高的抗拉强度和耐磨性,使用寿命长。本提升机为离心式或混合方式卸料,掏取式装料,适用输送堆积密度不大于1.5t/m3的粉状、粒状、小块状的低磨琢性物料,物料的温度不得超过60度。
本机备有四种料斗:Q型(浅斗)、H型(弧底斗)、zh型(中深斗)、sh型(深斗),分别输送各种物料,用户可以根据物料特性来选择适当得料斗。本提升机代号为TD,即带式斗式提升机;产品规格以斗宽表示。
TD系列斗式提升机产品概述:
TD系列斗式提升机适用于垂直输送粉状、粒状、及小块状的磨吸性较小的散状物料,如粮食、煤、水泥、碎矿石等,提升高度40m。
TD系列斗式提升机严格按照JB3926-85《垂直斗式提升机》标准设计制造,目前常用的斗式提升机均为垂直式。
TD系列斗式提升机特点为:结构简单,运行平稳,挖取式装料,离心重力式卸料,物料温度不超过60℃;TD系列斗式提升机与传统D型斗式提升机相比输送效率高、料斗形式多,应选用。
TD型斗式提升机备有四种料斗,即:Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)、SD型(深斗)。
TD系列斗式提升机基本结构:

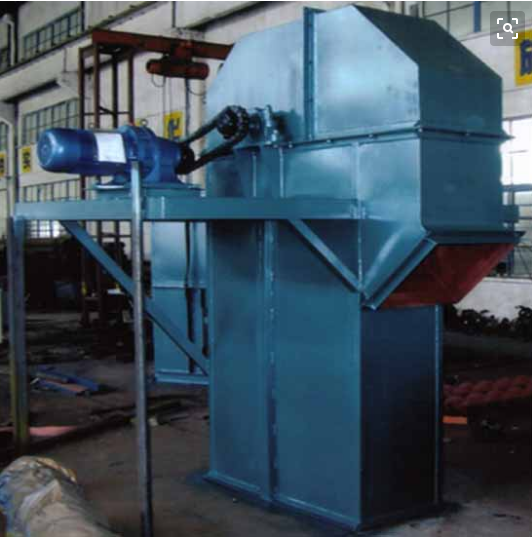

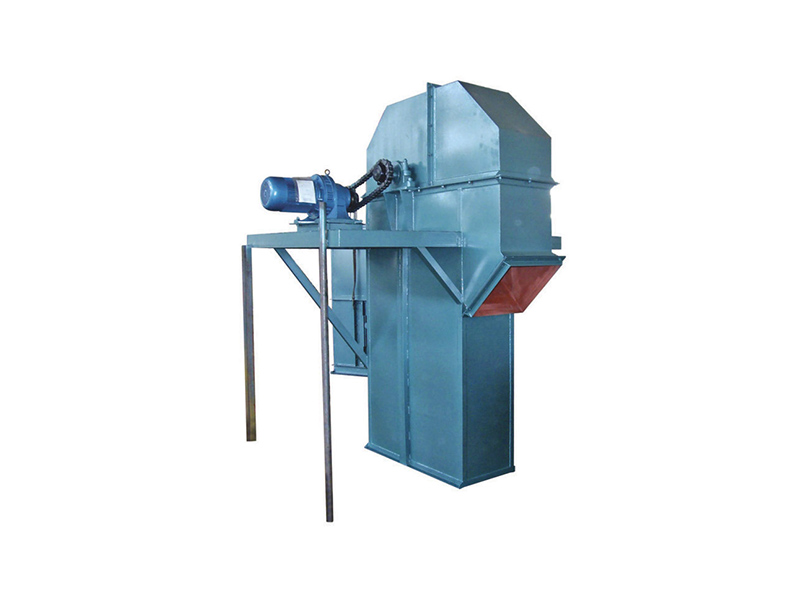

TD型斗式提升机由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装置等组成,
适用于向上输送松散密度ρ<1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。
TD型斗式提升机结构形式为:TD型斗提升机的传动装置有两种形式分别配有YZ型减速器ZQ(或YY)型减速器。
YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器,逆止可靠。该减速器噪音低,运转平稳,并随主轴浮动,可消除安装应力。
TD系列斗式提升机主要特点:
1.提升范围广,这类提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料.密封性好,环境污染少。
2. 驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置.在物料提升时几乎无回料和挖料现象,因此无效功率少。
3.使用寿命长,提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。
4. 运行可靠性好,**的设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时。提升高度高.提升机运行平稳,因此可达到较高的提升高度。
